Créer une ouverture pour un conduit de cheminée dans un plancher en bois ne consiste pas à couper quelques solives et à poser un cadre autour du tube. Le chevêtre reprend les charges interrompues par la trémie et les reporte vers les éléments voisins. Son dimensionnement doit aussi tenir compte du conduit, des distances de sécurité et, en toiture, de l’étanchéité. Avant toute découpe, un repérage précis aide à protéger le bâti comme les occupants.
L’article en bref
Le chevêtre permet au conduit de traverser un plancher ou une toiture sans laisser la structure fragilisée. Sa conception doit associer reprise des charges, respect de l’écart au feu et traitement soigné de l’étanchéité.
- Rôle structurel : Le chevêtre reporte les charges des pièces interrompues vers les appuis voisins.
- Repérage préalable : La trémie dépend du conduit, des solives et des distances réglementaires.
- Sécurité au feu : L’écart au feu découle du conduit et des prescriptions du fabricant.
- Pose maîtrisée : Renforts, assemblages et étanchéité doivent être vérifiés avant la mise en service.
Un projet bien préparé préserve à la fois la solidité du bâti et la sécurité du foyer.
Chevêtre de plancher bois autour d’une cheminée : rôle et principe

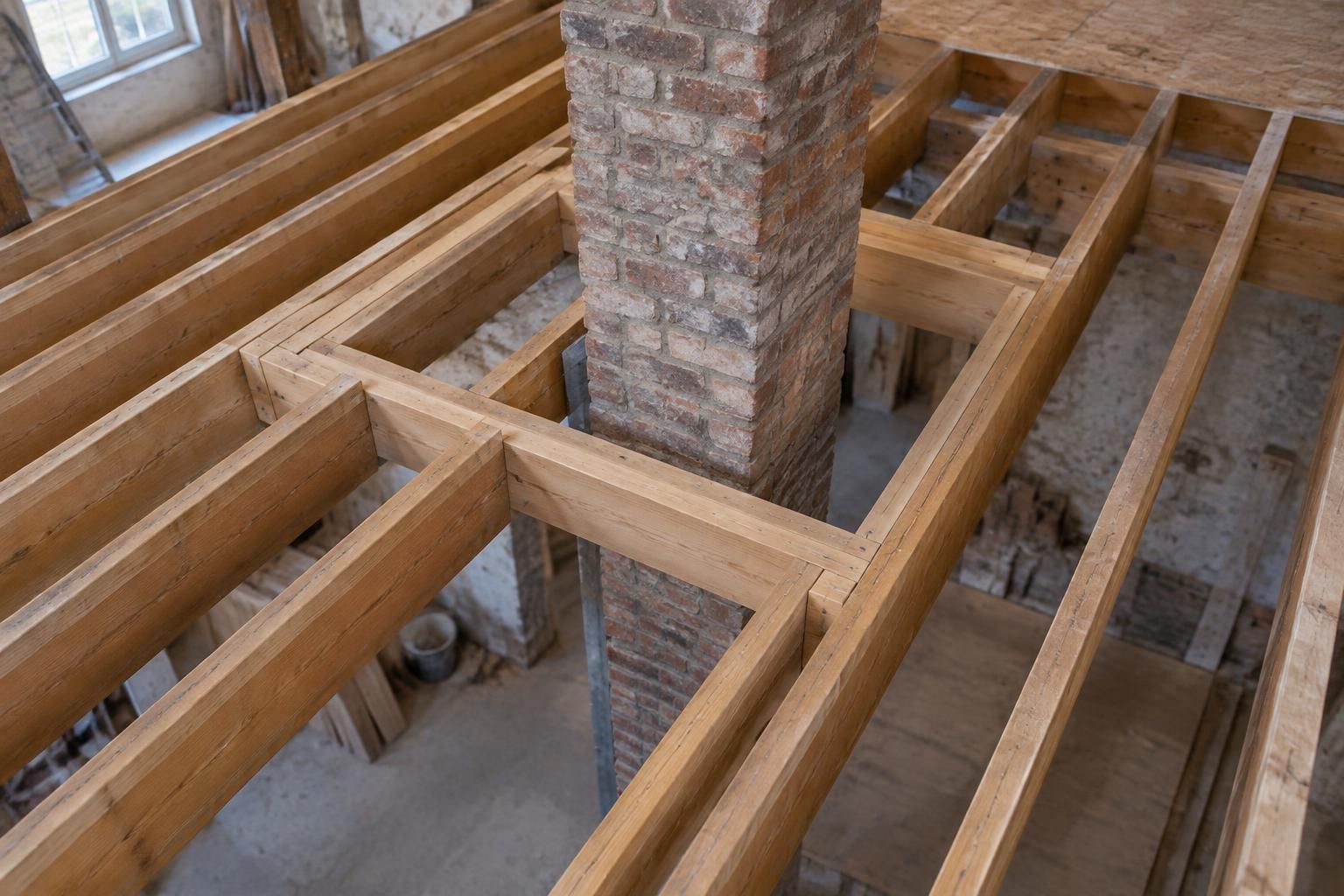

Un chevêtre de plancher est un cadre porteur aménagé autour d’une ouverture. Quand un conduit de cheminée traverse un plancher en bois, il permet de soutenir les solives interrompues et de reporter leurs charges vers des pièces voisines, prévues pour les reprendre.
Sans cette reprise, l’ouverture dans le plancher peut provoquer des déformations, des vibrations ou des fissures au plafond. Le chevêtre n’est donc pas un simple entourage décoratif : il fait partie de la structure porteuse et doit être conçu en fonction de l’ouvrage existant.
Une ouverture technique, pas un simple trou dans le plancher
La trémie de cheminée doit accueillir le conduit et conserver autour de lui les espaces nécessaires à la sécurité incendie. Sa dimension ne se déduit donc pas uniquement du diamètre du tube : elle dépend aussi de son type, de son isolation, de la notice du fabricant et des matériaux présents dans la structure.
Dans une maison ancienne, les solives peuvent être irrégulières ou avoir déjà été modifiées. Un repérage depuis les combles ou sous le plancher permet de comprendre leur sens, leurs appuis et leur état avant de définir l’emplacement de l’ouverture.
Chevêtre de plancher et chevêtre de toiture : des contraintes différentes
Dans un plancher, le cadre reprend principalement les charges liées à l’usage des pièces et aux cloisons. En toiture, il faut aussi tenir compte de la pente, du poids de la couverture et des efforts liés au vent ou à la neige.
Ces deux ouvrages ne se remplacent pas l’un l’autre. Le passage du conduit exige en outre un espace de sécurité thermique autour du tube : un cadre structurel bien réalisé ne rend pas acceptable un écart au feu insuffisant.
Installation du chevêtre : repérage, calcul et préparation
La première étape consiste à définir le trajet du conduit et à localiser les éléments porteurs. Il faut relever les dimensions utiles, identifier les solives qui seront interrompues et vérifier la place nécessaire pour respecter les distances de sécurité prescrites.
Pour illustrer le principe, imaginons une rénovation où un poêle doit être installé près d’un mur et son conduit traverser un étage. Déplacer légèrement son tracé pour éviter de couper plusieurs solives peut simplifier les travaux, à condition de conserver un parcours conforme et de ne pas multiplier les dévoiements.
Dimensionner la trémie en fonction du conduit et des charges
Le diamètre du conduit, son écart au feu déclaré, son éventuel habillage et la position des solives déterminent les dimensions de l’ouverture. Il n’existe pas de section de chevêtre valable pour toutes les maisons : la portée, l’essence et l’état du bois, ainsi que les charges à reprendre, modifient le calcul.
Une cheminée ou un poêle peut représenter une charge locale importante, notamment lorsque des éléments lourds sont repris par le plancher. Si l’ouverture est large, si plusieurs solives doivent être coupées ou si des charges concentrées sont présentes, faites vérifier le dimensionnement par un charpentier qualifié ou un bureau d’études.
Préparer la découpe sans affaiblir la structure porteuse
Avant toute coupe, les appuis et les pièces de renfort doivent être définis. Selon le chantier, un étaiement provisoire est nécessaire pour soutenir le plancher pendant les travaux. Les solives de renfort et les assemblages doivent ensuite être posés et contrôlés avant la découpe des éléments concernés.
Une découpe improvisée peut déplacer les charges vers des pièces qui n’ont pas été conçues pour les reprendre. La séquence des opérations compte autant que les sections : le chantier doit être organisé pour que le plancher reste soutenu à chaque étape.
Distances de sécurité et normes autour du conduit de cheminée
Les règles applicables au conduit et à son passage dans le bâti doivent être vérifiées avant la pose. Le NF DTU 24.1 encadre notamment les conduits de fumée ; d’autres textes ou prescriptions peuvent concerner la charpente et la construction bois. La notice du système installé précise les conditions propres au conduit utilisé.
Les écarts de 16 cm pour certains conduits non isolés, ou de 8 cm et parfois moins pour certains conduits isolés, ne constituent pas des valeurs universelles. La distance requise dépend du produit, de sa température et de ses documents techniques. Il faut mesurer selon la référence prescrite, sans réduire l’espace pour faire tenir le cadre.
Écart au feu : suivre la notice du système installé
L’écart au feu correspond à la distance à maintenir entre le conduit et les matériaux combustibles. Cette exigence concerne le bois du chevêtre et les éléments voisins, même lorsque le passage est masqué par un habillage. Les matériaux utilisés à proximité doivent respecter les prescriptions du conduit et les règles de réaction au feu applicables.
Lorsque le chevêtre est en bois, l’aménagement doit ménager la distance requise et prévoir, si le système le prescrit, des composants incombustibles adaptés. Une plaque ou un isolant choisi au hasard ne remplace pas la conformité de l’ensemble.
Repères de conformité à vérifier avant les travaux
| Point de contrôle | Repère pratique | À vérifier |
|---|---|---|
| Distance aux bois | Selon le type de conduit et sa documentation | La valeur prescrite et la méthode de mesure |
| Matériaux proches | Compatibles avec la température et l’usage | Le classement et les prescriptions du fabricant |
| Dévoiement | Tracé aussi vertical que possible | Les limites prévues par les règles et le système |
| Sortie en toiture | Position conforme aux règles applicables | La hauteur par rapport au faîtage et aux obstacles |
| Tubage | Configuration conforme sur la hauteur prévue | La notice, le conduit existant et les règles de fumisterie |
Ces repères ne remplacent pas les textes applicables ni les prescriptions du fabricant. Ils servent à préparer les vérifications et à éviter qu’une dimension reprise d’un autre chantier soit appliquée sans contrôle.
Pose du chevêtre et renforts des solives
Le chevêtre est généralement disposé perpendiculairement aux solives interrompues. Il s’assemble avec les pièces latérales qui reprennent les charges, grâce à des fixations adaptées au bois et à la configuration : sabots, connecteurs ou assemblages conçus pour l’ouvrage.
Les sections et les ancrages ne se choisissent pas à l’œil. Il faut tenir compte de la portée, des charges et de l’état du support. Pour une structure métallique ou en béton, le calcul suit des méthodes spécifiques ; un professionnel peut déterminer la solution appropriée et contrôler les déformations.
Ordre de pose et contrôles utiles
- Repérer : localiser les solives, les appuis et le trajet du conduit avant d’intervenir.
- Définir la trémie : intégrer le conduit, l’écart au feu et les éléments de finition prévus.
- Étayer si nécessaire : soutenir la zone lorsque la structure ou l’ampleur des coupes le demande.
- Installer les renforts : fixer les solives de reprise et les traverses selon le dimensionnement retenu.
- Découper et contrôler : effectuer les coupes prévues, puis vérifier l’alignement et la stabilité du cadre.
- Faire vérifier : contrôler la conformité de la fumisterie et des raccordements avant utilisation.
Cette méthode évite de retirer un élément porteur avant d’avoir installé les pièces qui prendront le relais. Sur un plancher déjà chargé, l’étaiement et l’intervention d’un professionnel sont particulièrement importants.
En toiture, ne pas négliger l’étanchéité
Le passage du conduit dans la couverture crée un point sensible aux infiltrations. Le solin et les raccords doivent être adaptés au matériau de toiture et posés de façon à évacuer l’eau, sans compromettre les distances de sécurité autour du conduit.
L’écran sous-toiture et l’isolation demandent également un traitement cohérent avec les prescriptions du système. Une charpente bien renforcée peut malgré tout se dégrader si l’eau pénètre autour de la sortie : l’étanchéité fait partie intégrante de l’ouvrage.
Erreurs fréquentes lors de l’installation d’un chevêtre de cheminée
La tentation de gagner quelques centimètres autour du conduit peut conduire à réduire l’écart au feu. C’est une erreur à proscrire : le dimensionnement de l’ouverture doit s’adapter aux exigences du conduit, et non l’inverse.
Autre piège : confondre entourage et support. Un habillage propre ne reprend pas les charges des solives coupées. Si le plancher fléchit, vibre ou se fissure après les travaux, la cause peut venir d’une reprise structurelle insuffisante.
Les points à surveiller après la pose
- Structure : surveiller les vibrations, les craquements ou un affaissement près de l’ouverture.
- Bois : repérer toute trace de noircissement, d’échauffement ou d’odeur anormale.
- Étanchéité : contrôler après la pluie l’absence d’humidité autour du passage en toiture.
- Conduit : respecter les prescriptions de pose, d’entretien et de ramonage applicables.
- Modification d’appareil : vérifier la compatibilité du chevêtre si le poêle ou le conduit est remplacé.
Des signes inhabituels justifient une inspection rapide par un professionnel. Mieux vaut traiter tôt un défaut de fixation ou une infiltration que reprendre plus tard une partie de la charpente.
Questions fréquentes sur le chevêtre de plancher bois
Le chevêtre de plancher peut-il être posé sans professionnel ?
Un petit ouvrage peut sembler simple, mais toute coupe de solive modifie la structure porteuse. Dès que plusieurs éléments sont interrompus, que les charges sont importantes ou que le dimensionnement est incertain, faites intervenir un charpentier ou un bureau d’études. Les distances de sécurité du conduit doivent aussi être vérifiées.
Comment connaître la distance à respecter entre le conduit et le bois ?
Consultez la notice et la documentation technique du conduit installé, puis vérifiez les règles applicables au chantier. La distance varie selon le type de conduit et les conditions de pose ; une valeur relevée sur un autre modèle ne suffit pas.
Quelle taille prévoir pour une trémie de cheminée ?
La trémie dépend du diamètre du conduit, de l’écart au feu prescrit, de l’habillage éventuel et de l’emplacement des solives. Ses dimensions doivent être établies avant la découpe, avec vérification de la reprise des charges.
Un chevêtre suffit-il à sécuriser le passage en toiture ?
Non. Il assure la reprise structurelle, mais la sécurité dépend aussi du respect de l’écart au feu, de la conformité du conduit et du traitement de l’étanchéité. Le solin et les raccords de toiture doivent être adaptés à la couverture.
